Hướng dẫn cách làm bảng hiệu đèn led cho bạn nào cần biết

636 lượt xem

Nếu bạn đang bắt đầu kinh doanh bằng cách mở một cửa hàng mới hoặc chỉ đơn giản là muốn thay đổi mọi thứ ở công ty hiện tại của bạn thì việc làm bảng hiệu quảng cáo là một cách tuyệt vời để thu hút khách hàng. Thông qua bài viết này, chúng tôi sẽ hướng dẫn các bạn cách làm bảng hiệu đèn led đơn giản và an toàn. Hãy tham khảo ngay bây giờ nhé!

Có rất nhiều loại biển quảng cáo khác nhau, bài viết này sẽ hướng dẫn làm bảng hiệu led với 2 loại cơ bản sau:

Hướng dẫn làm biển quảng cáo led ma trận

Để thực hiện cách làm bảng hiệu led các bạn thực hiện theo chỉ dẫn dưới đây nhé.

Xem thêm: Một số mẹo nhỏ mách bạn cách làm bảng hiệu quảng cáo hiệu quả

Bước 1: Hoàn thành khung của bảng đèn Led

Đầu tiên, các bạn cần làm là hoàn thành khung của bảng LED ma trận với yêu cầu độ chính xác cao để khi chúng ta ghép các tâm Module P10 lại thì chúng phải vuông thành sắc cạnh với nhau. Căn độ chuẩn của khung tại các điểm ghép giữa 2 tấm module để chúng đều nhau giống như 1 tấm.

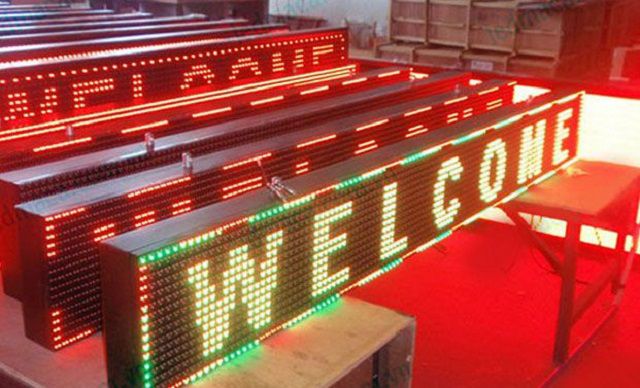

Hướng dẫn cách làm bảng hiệu đèn led ma trận
Hướng dẫn cách làm bảng hiệu đèn led ma trận

Bước 2: Chuẩn bị các vật dụng

  • Led ma trận P10
  • Module P10 fullcolor: với số lượng tấm mà các bạn đã tính sẵn
  • Cáp tín hiệu: Cáp đi theo tấm module và cáp dài (nếu cần).
  • Kìm bấm cáp, đầu bấm cáp (nếu cần)
  • Ốc nam châm hay ốc xoáy: Các bạn nên gắn sẵn vào module
  • Nguồn Led: Nguồn điện 5V (ví dụ: 5V60A, một nguồn chạy cho khoảng 5 đến 7 module).
  • Dây điện: 0,7; 1; 1,5; 2… tùy thuộc vào biển của bạn lớn hay nhỏ
  • Mạch điều khiển: thường chúng ta sử dụng Cars LSQ1.

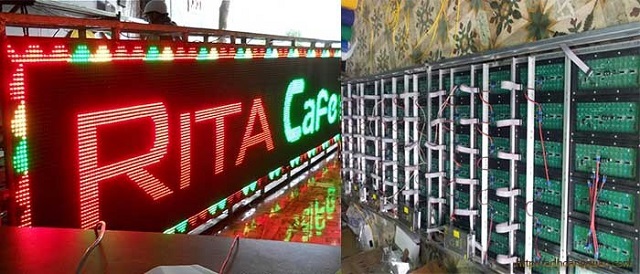

Hướng dẫn cách làm bảng hiệu đèn led ma trận 1
Hướng dẫn cách làm bảng hiệu đèn led ma trận 1

Bước 3: Thực hiện lắp đặt, đấu nối

Ở bước thứ 3 này, các bạn thực hiện cách làm bảng hiệu đèn led ma trận như sau:

  • Kiểm tra module P10 full: Các bạn phải để các tấm module vuông góc, không được vỡ hay cong, mắt led phải đồng đều trên cùng một module.
  • Mặt sau của module yêu cầu: Mên phải mới và các mạc nối cũng như các chân IC phải khít với nhau, không được han rỉ. Hai đầu cắm cáp tín hiệu không được vỡ và các chân bắt tín hiệu phải còn nguyên vẹn để đảm bảo khi chúng ta cắm zắc tín hiệu vào được dễ dàng và truyền tải tín hiệu tốt. Các mũi tên chỉ dẫn đầu ra đầu vào trên mên phải hiển thị rõ ràng,…
  • Cáp tín hiệu đi theo tấm không gẫy gấp để độ truyền tín hiệu được tốt nhất có thể. Phải kiểm tra nguồn led trước khi đi dây hay đấu điện, để đảm bảo tốt nguồn điện hoạt động bình thường.

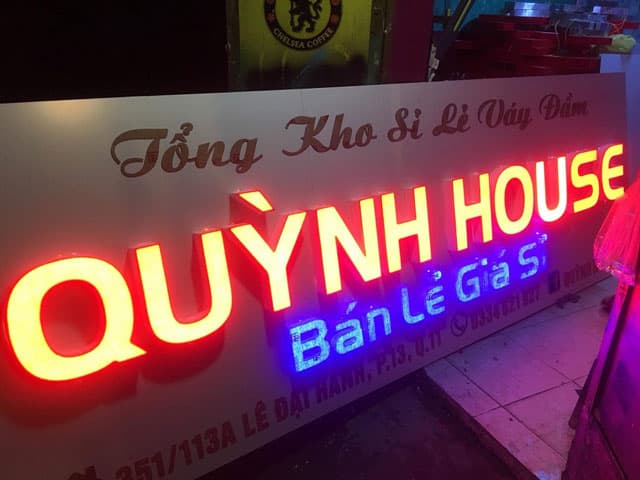

Cách đấu đèn led trên tấm mica
Cách đấu đèn led trên tấm mica

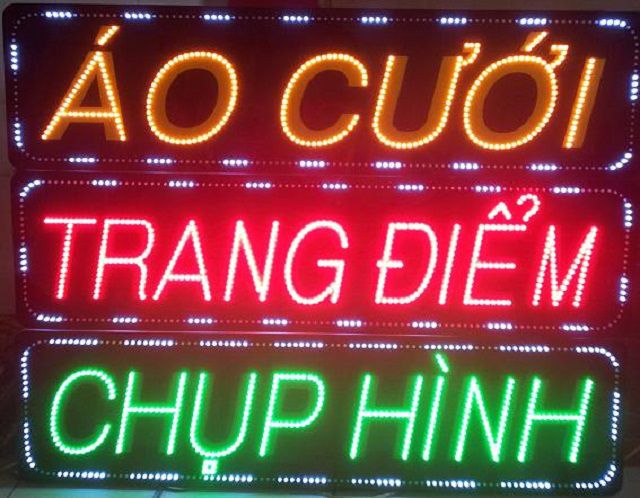

Hướng dẫn cách làm bảng hiệu đèn led ma trận 2
Hướng dẫn cách làm bảng hiệu đèn led ma trận 2

Bước 4: Ghép các tấm module P10 lại với nhau theo đúng trình tự

  • Mỗi tấm module có các mũi tên chỉ lên trên và chỉ sang ngang, những mũi tên này các bạn hãy xem chúng là những đường truyền của các điểm ảnh từ module này sang module khác khi chúng ta tiến hành ghép những module đó lại với nhau.
  • Tiếp đến bạn ghép các tấm module lại với nhau và cắm cáp tín hiệu đi theo đúng chiều của mũi tên trên tấm và cắm đúng chiều dài 32cm của tấm, không được cắm theo chiều cao 16cm.
  • Tiếp theo bạn cần đấu nguồn cho CarQ10. Trên mạch Q1 có các đầu ra từ J1, J2 đến J8 (tương đương với 8 hàng ngang trên biển). Khi đấu cáp tín hiệu từ Car ra module ta sẽ đấu J1 sẽ là tấm và lần lượt J2, J3 xuống dần nối tiếp nhau, J8 sẽ là tấm cuối cùng.

Công ty InTietKiem – nhận những dự án làm bảng hiệu tại Hà Nội nhỏ lẻ, với đội ngũ kỹ thuật có nhiều năm kinh nghiêm sẽ đảm bảo cho khách hàng có thể yên tâm về chất lượng và chế độ bảo hành, Hãy liên hệ với chúng tôi!

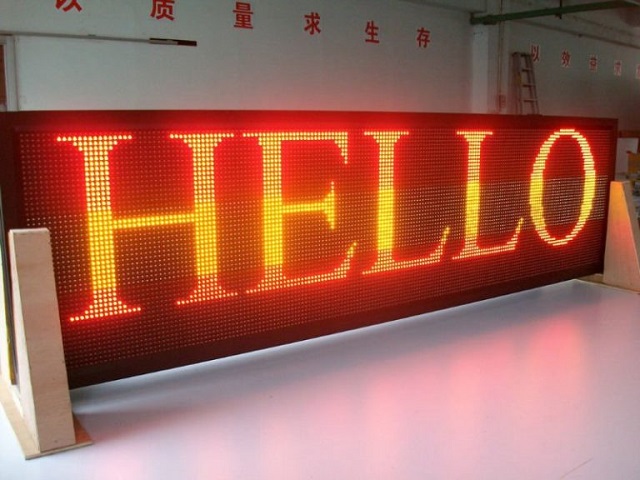

Hướng dẫn cách làm bảng hiệu đèn led ma trận 2
Hướng dẫn cách làm bảng hiệu đèn led ma trận 2

Bước 5: Test lại tổng thể biển

Nguồn, mạch, module,… Khi đã ổn định hẳn thì chúng ta mới hoàn tất phần còn lại của công việc này, vì khi đã cố định thì việc tháo dỡ hay sửa chữa sẽ rất phức tạp.

Xem thêm: Top font chữ làm bảng hiệu đẹp và phổ biến nhất hiện nay

Cách làm biển led đơn giản tại nhà

Hướng dẫn làm bảng hiệu đèn led đơn giản, an toàn tại nhà có thể tham khảo:

Các nguyên vật liệu cần chuẩn bị gồm có:

  • Nguồn led 5V hoặc 12V
  • 1 bảng điều khiển (kênh nháy)
  • 1 chip điều khiển cài sẵn trình nháy
  • 1 tấm nhựa mica, nhôm alu hoặc inox để lót đèn led
  • 1 đĩa CD hoặc CD, USD sao lưu dữ liệu cài đặt phần mềm chạy led.
  • Khung nhôm bo góc làm khung bảng hiệu led
  • Mũi khoan, máy cắt, tua vít, ốc vít loại nhỏ
  • Thước dây

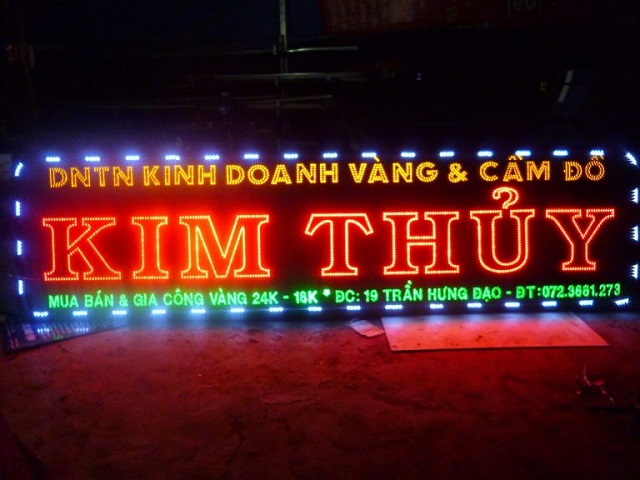

Cách làm bảng đèn led đơn giản tại nhà
Cách làm bảng đèn led đơn giản tại nhà

Quy trình hướng dẫn làm bảng hiệu đèn led

  • Đầu tiên, bạn phải có ý tưởng thiết kế làm bảng hiệu led giá rẻ bằng phần mềm Photoshop, Corel,…
  • Tạo hình khung bảng hiệu led quảng cáo bằng nhôm định hình
  • Rạch cắt mica làm tấm lót bóng đèn led theo hình dạng cũng như kích thước mà bạn mong muốn.
  • Ghép tấm mica vào khung bảng hiệu led sao cho chúng vừa khít nhau, đảm bảo cho bảng hiệu đèn led chống bụi bẩn, kháng nước tuyệt đối.

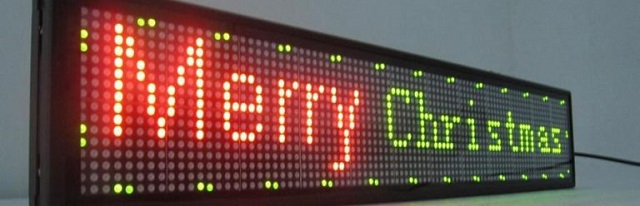

Cách làm bảng đèn led đơn giản tại nhà
Cách làm bảng đèn led đơn giản tại nhà

Hướng dẫn làm bảng hiệu led đơn giản, an toàn

  • Tạo chấm tròn và khoan lỗ nhỏ vừa trên tấm mica để đèn làm bảng bảng hiệu led. Bạn có thể thiết kế mẫu bảng hiệu led đẹp, tính toán khoảng cách khoan led bằng phần mềm Corel Draw.
  • Phối màu và lắp ráp hoàn chỉnh các bóng đèn led trên tấm lót.
  • Đi dây và đấu điện cho bảng hiệu led điện tử, nhưng nếu bạn sử dụng bóng led đúc thì có thể bỏ qua bước này.
  • Dùng CD hoặc USB đã tải phần mềm chạy led để chạy dữ liệu trên máy tính: cài đặt nội dung quảng cáo, lập trình tự dộng hiệu ứng nhấp nháy và hoàn thiện bảng hiệu đèn led.

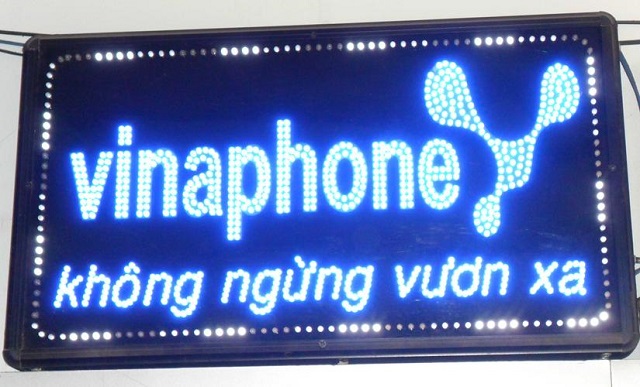

Cách làm bảng đèn led đơn giản tại nhà
Cách làm bảng đèn led đơn giản tại nhà

Như vậy, In Tiết Kiệm vừa hướng dẫn bạn các cách làm bảng hiệu đèn led vừa đơn giản lại an toàn, bạn cũng có thể tự mình thực hiện nhưng nhớ tuân thủ các quy tắc nhé. Chúc các bạn thành công!
